在电子设备领域，连接技术的革新至关重要。导电斑马条作为一种独特的电连接方式，不仅提供了一种高效且可靠的电气连接解决方案，满足了现代电子制造业对精密和可靠连接的需求，同时也推动了行业设计理念的前进。
东成硅胶持有多项导电斑马的条实用新型专利&外观设计专利，协助推动导电斑马条产品在性能和可靠性上达到了新的高度，特别是在要求严苛的产品和应用环境中表现卓越。
本文将全面解析导电斑马条产品，介绍东成硅胶的技术创新及其在各行业中的实际应用，为行业及合伙伴提供参考视角，共同展望电子连接技术的发展潜力。
01 | 产品解析 |
02 | 产品分类 |
03 | 专利解读 |
04 | 产品应用 |
05 | 侵权声明 |
06 | 相关阅读 |
PRODUCT ANALYSIS
01
产品解析

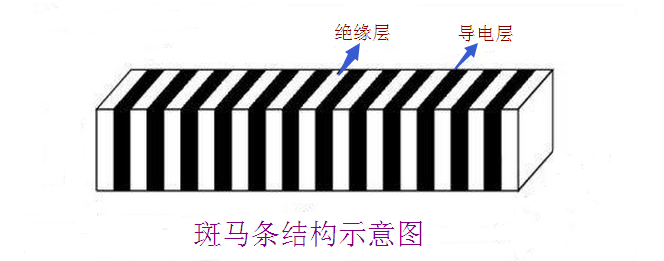

1.1 导电斑马条材料及构成

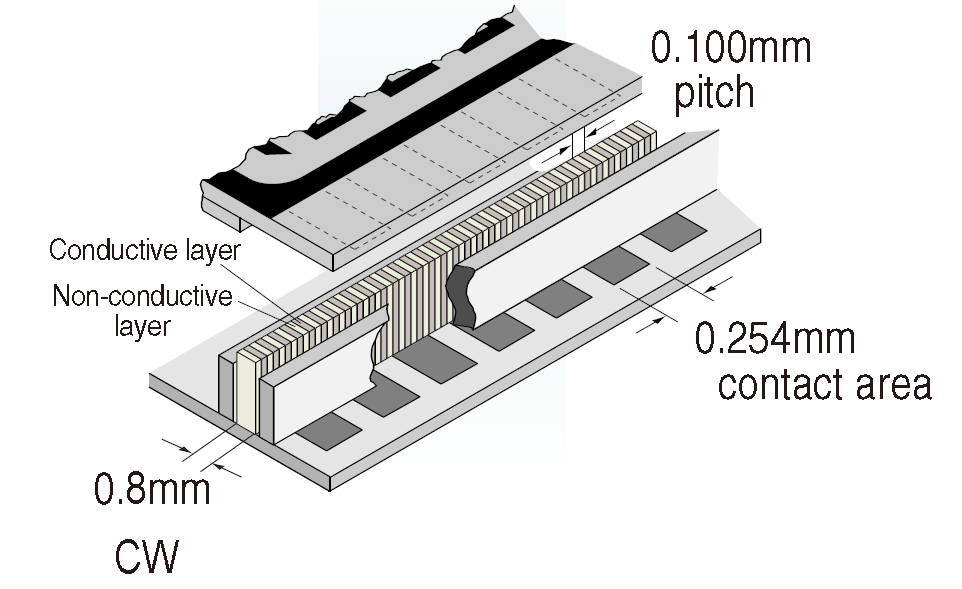

1.2 导电斑马条工作原理
1.3 导电斑马条功能与优势
*高密度，更多的I/O排列
*低阻抗，大电流需求
*低插入力，低压缩作用力
*冗余接触连接
*高电气和机械可靠性
*化学性能稳定，耐老化
*装配简单，更低的成本
PRODUCT CATEGORY
02
产品分类
导电斑马条根据其材料构成、设计结构和应用场景，常见的有YL、YS、YP等几种类型，以及东成硅胶研发制作的一系类新型导电斑马条（YNP、YNS、YN、YM)。
本章节包含导电橡胶连接器的各项技术参数、电气特性、结构特征、设计规范等资料，可协助用户在设计前期选择和制定更可靠的导电斑马条及结构参数。

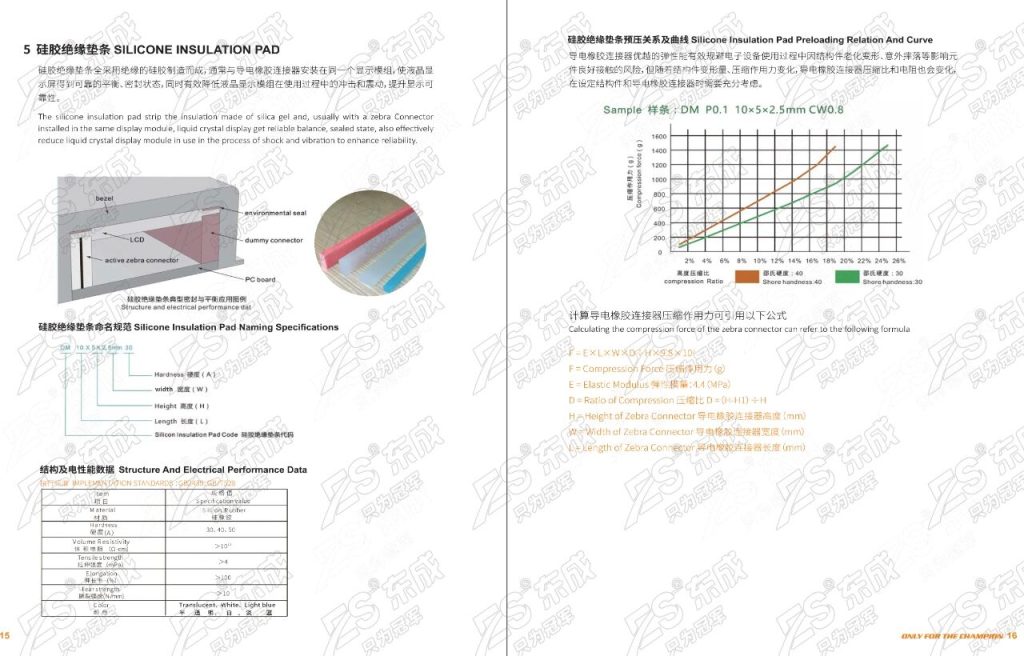

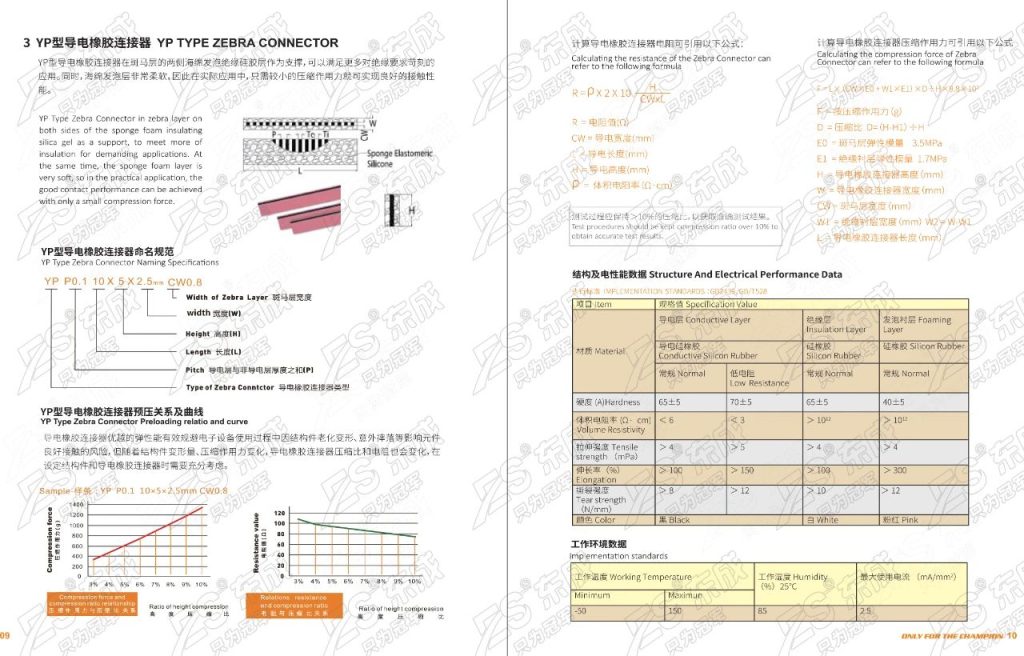

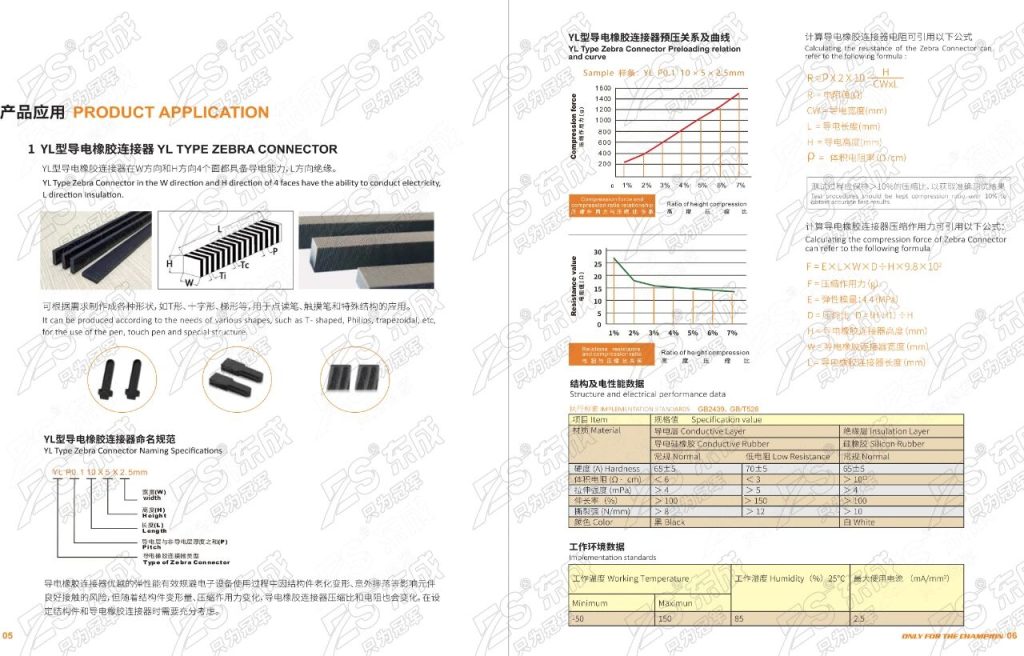

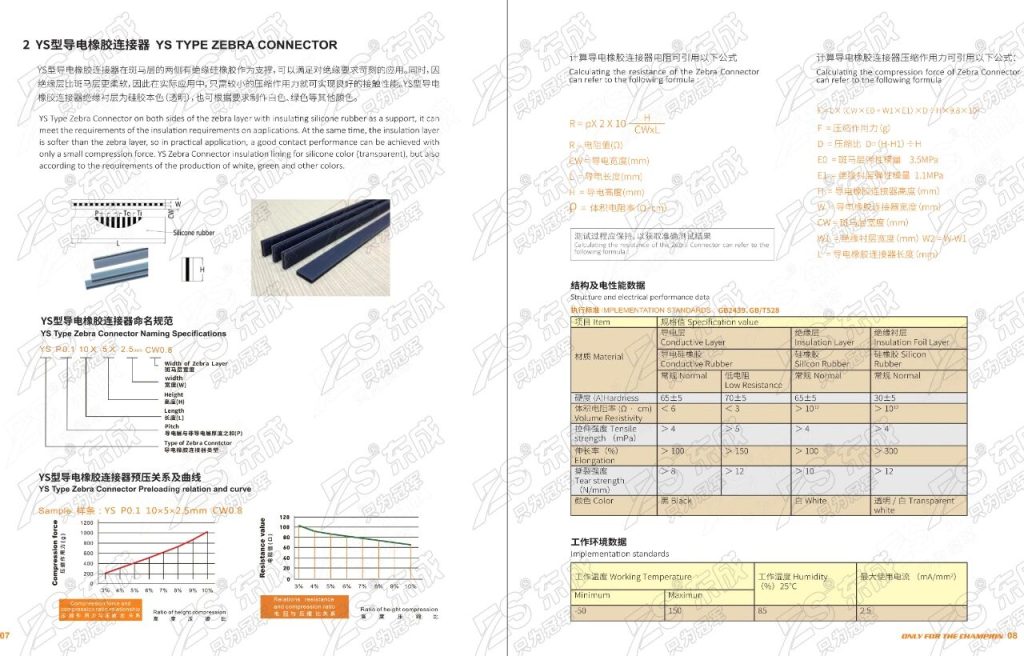

常规型YL、YS、YP导电斑马条&硅胶绝缘条
（左右滑动，查看更多）

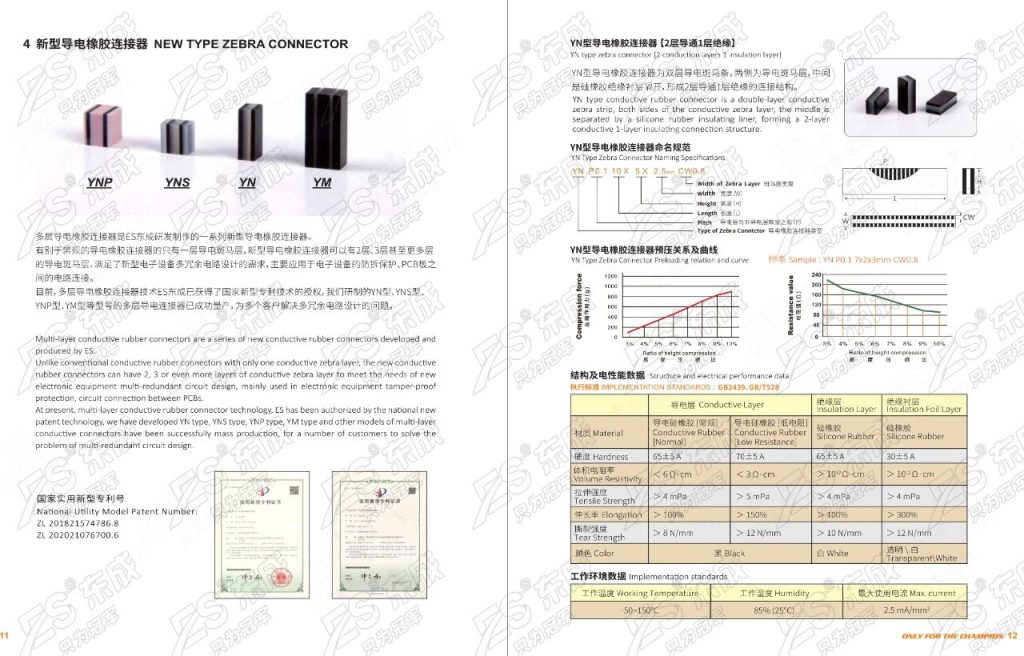

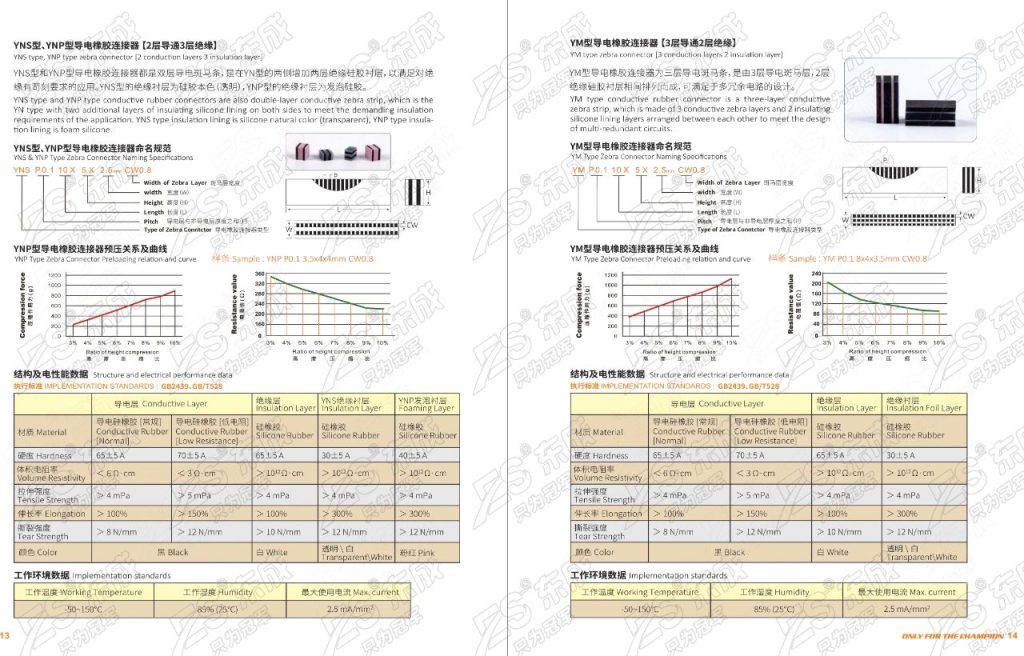

新型YNP、YNS、YN、YM多层导电斑马条
附：东成硅胶专利号：ZL 201821574786.8、
ZL 202021076700.6、ZL 202230612370.6
（左右滑动，查看更多）
PATENT INTERPRETATION
03
专利解读
01
新型导电橡胶连接器
国家实用新型专利：ZL201821574786.8
一、背景及相关技术描述
导电斑马条又是一种弹性良好的导电连接器，具备优越的电气性能，在LCD与PCB、PCB与PCB、HCI传感器、防拆保护电路等领域得到广泛连接应用。常规YS/YP型导电橡胶连接器在斑马层的两侧有绝缘硅橡胶作为支撑，可以满足对绝缘及导通要求的应用。但随着电子技术的发展，常规型号的导电橡胶连接器已经不能满足新型电路多冗余性能的设计要求。
本实用新型实施例所要解决的技术问题在于，提供一种新型导电橡胶连接器，以使满足新型电路多冗余性能的设计要求。
二、创新点概要
*附图标号说明：
左绝缘层1、第一斑马层2、中绝缘层3、第二斑马层4、右绝缘层5、导电橡胶层6、硅橡胶层7。
本实用新型实施例通过提出一种新型导电橡胶连接器，包括左绝缘层、第一斑马层、中绝缘层、第二斑马层、右绝缘层，通过采用多层的导电结构，适用于各种金手指之间的连接，满足了新型电路多冗余性能的设计要求。
02
多层PCB板的数据连接器

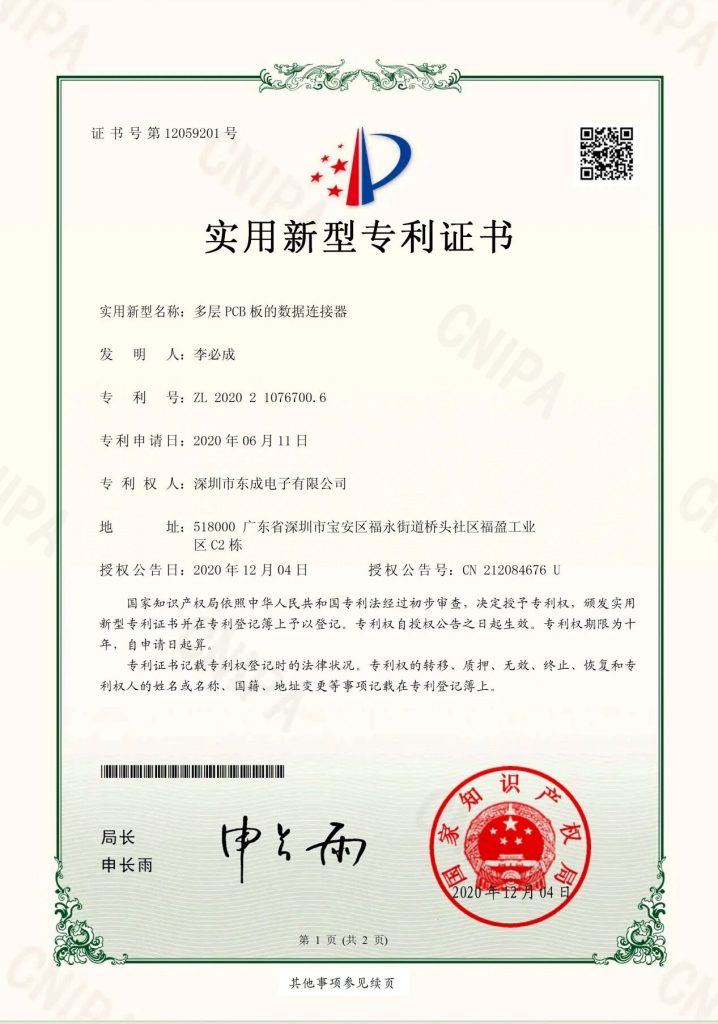

国家实用新型专利：ZL 202021076700.6
一、背景及相关技术描述
导电橡胶连接器是一种弹性良好的导电连接器，具备优越的电气性能，在LCD与PCB、PCB与PCB、HCI传感器、防拆保护电路等领域得到广泛连接应用。 随着电子技术的发展，越来越多的电子产品用到多层的PCB板设计，常规型号的导电橡胶连接器已经不能满足新型的多层的PCB板电路的设计要求。
为了解决上述技术问题，本实用新型实施例提出了一种多层PCB板的数据连接器，以适应新型的多层的PCB板电路的设计要求。
二、创新点概要
*附参照图，本实用新型实施例的多层PCB板的数据连接器从前往后依次由导通层1、绝缘层2、导通层1、绝缘层2、导通层1叠加组成。
本实用新型的有益效果为：本实用新型的前后外层和中间层设计为导通层，通过中间的2层绝缘层分隔开来，能够适用于多层的PCB板设计，本实用新型的连接器的尺寸可以根据实际剪裁，能够满足多种电子产品的设计需求。具体实施时，还可以根据需要裁切成异形，例如裁切成“十”字型或“T”型，可应用于儿童点读笔里导电部分。
03

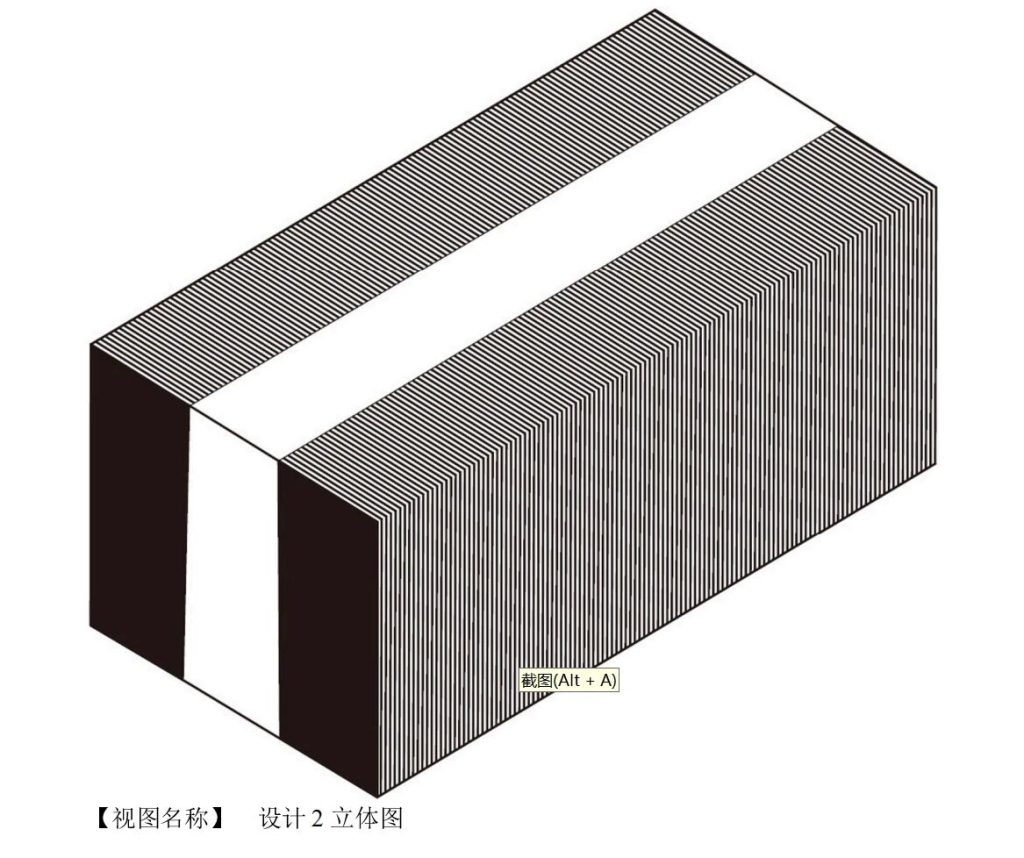

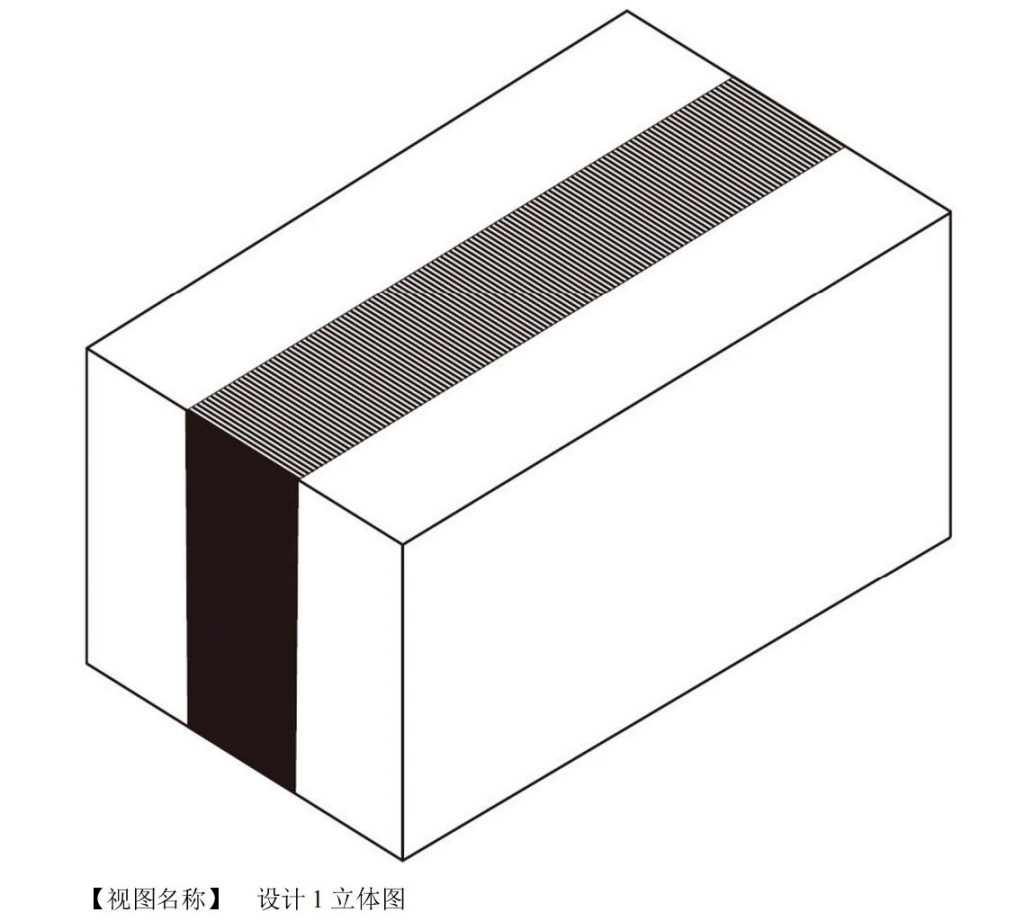

斑马条双导电&双面夹层
国家外观设计专利：ZL 202230612370.6
斑马条双导电&双面夹层
PRODUCT APPLICATIONS
04
产品应用

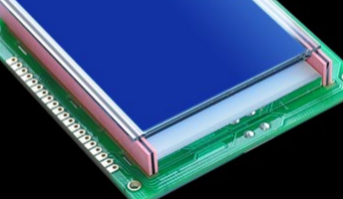

多层导电斑马条主要应用于需要高密度、高可靠性电连接的电子设备上。下面将展开介绍其在各行业上的具体应用。
4.1 消费电子市场
导电斑马条在消费电子市场中非常受欢迎，尤其是在智能手机、平板电脑、笔记本电脑和其他便携式设备中。这些设备需要可靠的电连接解决方案来处理高密度的接口和频繁的用户交互，导电斑马条以其优良的电气性能和良好的机械弹性满足了这些需求。
（上下滑动，查看更多）
4.2 汽车电子市场
随着汽车电子化程度的不断提高，导电斑马条在车载信息娱乐系统、导航系统、安全监控系统等汽车电子设备中的应用越来越广泛。这些系统要求高度的可靠性和耐用性，以抵抗车辆在行驶过程中的振动和温度变化。

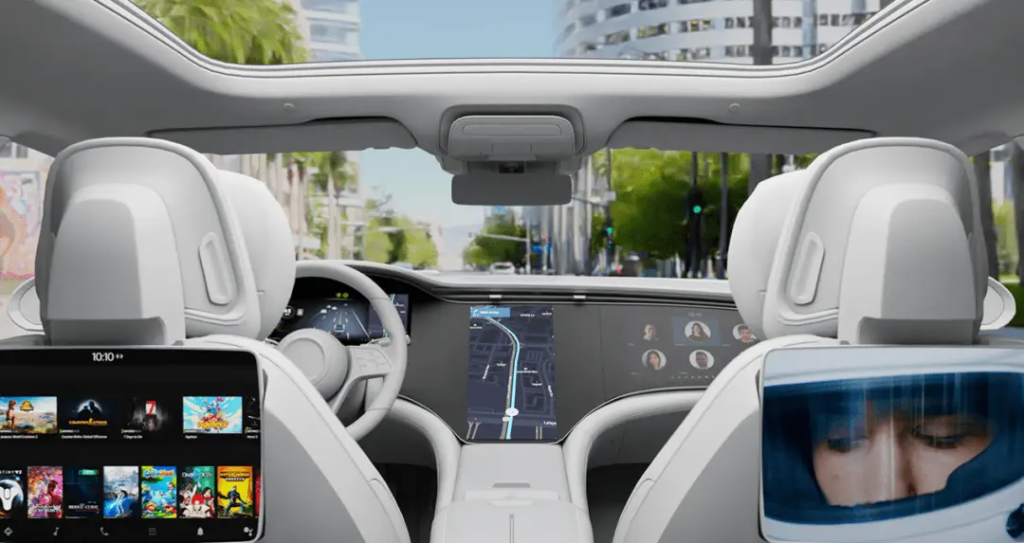

车载信息娱乐系统
In-Vehicle Infotainment
在现代汽车中，多层导电斑马条用于连接车载信息娱乐系统的显示屏和控制单元。多层导电斑马条的应用确保了系统的高性能和持久的电气连接，从而提升了用户的使用体验和系统的操作安全。
4.3 医疗设备市场
现今，全球医疗设备市场对导电斑马条的需求也日益增长，特别是在便携式诊断仪器、治疗设备和监测设备中。在这些应用中，导电斑马条不仅需要提供精确的电连接，还要符合严格的卫生和安全标准。

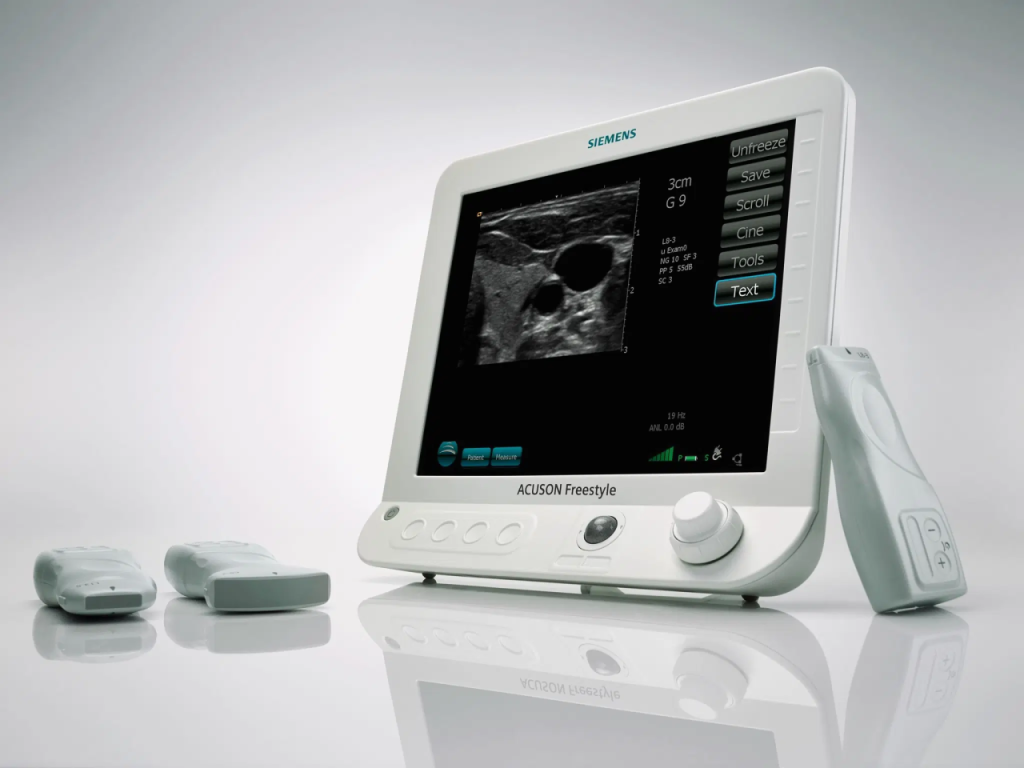

便携式诊断仪器
Portable diagnostic instruments
在医疗设备领域，多层导电斑马条被广泛用于便携式诊断仪器，如血糖监测器和心电图(ECG)设备中。这些设备依赖于精确和可靠的信号传输，以提供准确的健康监测。多层导电斑马条的使用不仅提高了设备的信号稳定性，而且通过其设计的弹性，也增强了设备对患者移动或使用中的轻微冲击的耐受性。
4.4 工业和仪器仪表市场
导电斑马条在各种工业控制系统、传感器和仪器仪表中也发挥着重要作用。这些应用通常处于较为苛刻的环境中，需要连接器具备高度的可靠性和耐环境性能。
4.5 航空航天市场
在航空航天应用中，多层导电斑马条用于卫星的通信系统，其中要求极高的可靠性和长期的环境耐受性。斑马条在这些高风险环境下提供稳定的电连接，支持卫星在极端条件下的持续运作，如极端温度变化和高辐射环境，确保了关键数据的传输效率和准确性。
COPYRIGHT NOTICE
05
侵权声明
致侵权方及侵权产品购销企业：
若您正在生产、销售及分发与东成专利产品高度相似的多层交替导电斑马条，将涉嫌未经授权使用了我司持有的多项专利技术（专利号：ZL 201821574786.8;ZL 202021076700.6;ZL 202230612370.6）。这些专利涵盖了特定的设计、材料使用和制造工艺，是我司研发投入和创新成果的直接体现。
依照相关国际和国内知识产权法律，未经我司明确授权，任何企业或个人不得制造、使用、销售或进口侵犯东成专利权的产品，这将构成对东成知识产权的直接侵犯，严重损害我司商业利益。一经发现，东成将采取必要的法律措施保护我司的合法权利。
