多一层导通 · 多一层安全

新型导电橡胶连接器【斑马条】

案例描述:

导电橡胶连接器,俗称斑马条;在众多电子产品应用中,斑马条无处不在,它由导电硅胶层和绝缘硅胶层交替层叠形成,是一种体积小、重量轻、易安装、寿命长的导电连接器。具备优越的电气性能和机械可靠性,常规应用包括但不限于:

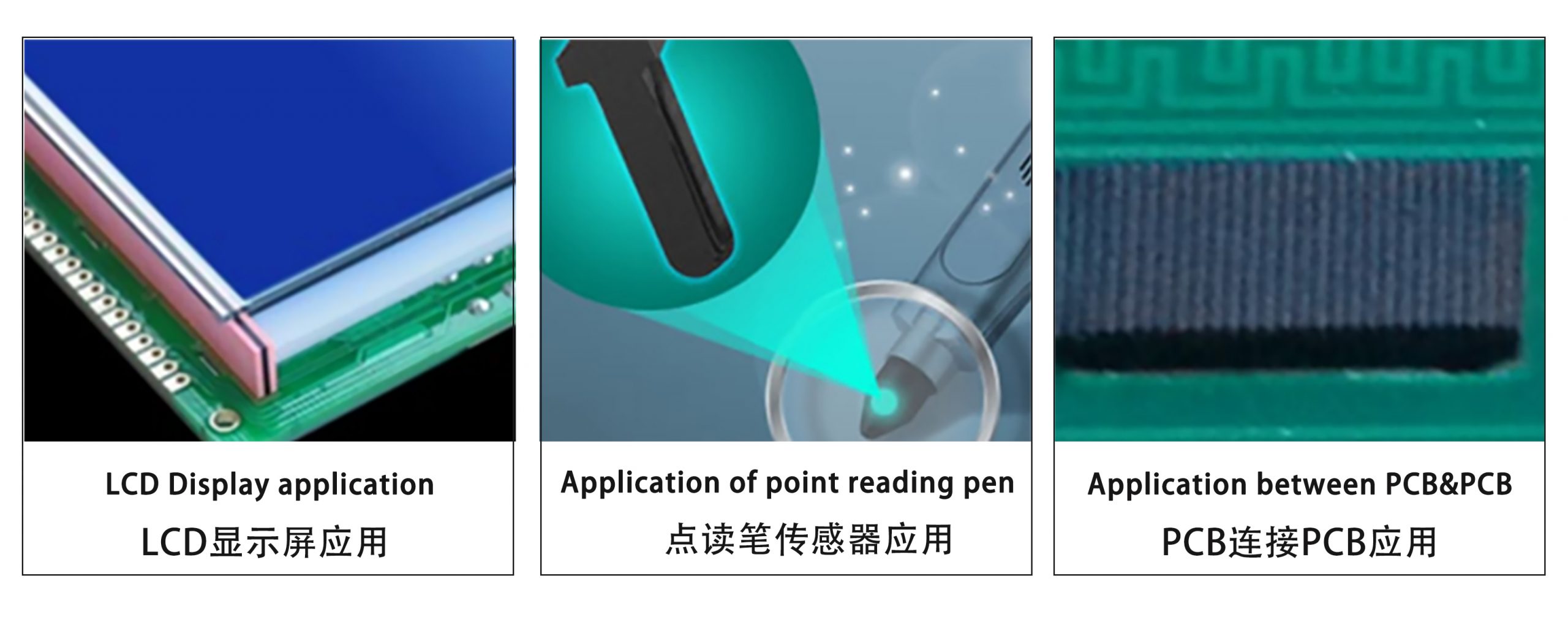

  • LCD显示器与PCB连接
  • PCB与PCB连接
  • HCI传感器连接
  • 防拆保护电路连接
  • 电子手表
  • 仪器设备等各种LCD或电子显示屏

随着现代电子技术的发展,游戏机、电话、电子表、仪表、遥控器、电脑键盘等电子产品对斑马条也提出了新的技术考验:

常规型号的斑马条已经不能满足新型电路多冗余性能的设计要求。


为此,ES东成团队经过了科学的调研和多次实验,最终研发出一款新型导电橡胶连接器;此款新型导电橡胶连接器在斑马层的两侧有绝缘硅胶作为支撑,可以满足对绝缘要求苛刻的应用,同时因绝缘层比斑马层更柔软,在实际应用中,只需较小的压缩作用力就可实现良好的接触性能。

除此之外,其呈现的功能亮点可表现为:

1)多层叠加,精准传导东成硅胶新型导电硅胶连接器的最大特点之一,就是传导性能更加稳定可靠、生产装配简便高效;多个导电层与绝缘层交替叠加的的结构设计不仅增强了各种金手指之间的传感敏度,也满足了新型电路多冗余性能的设计要求。

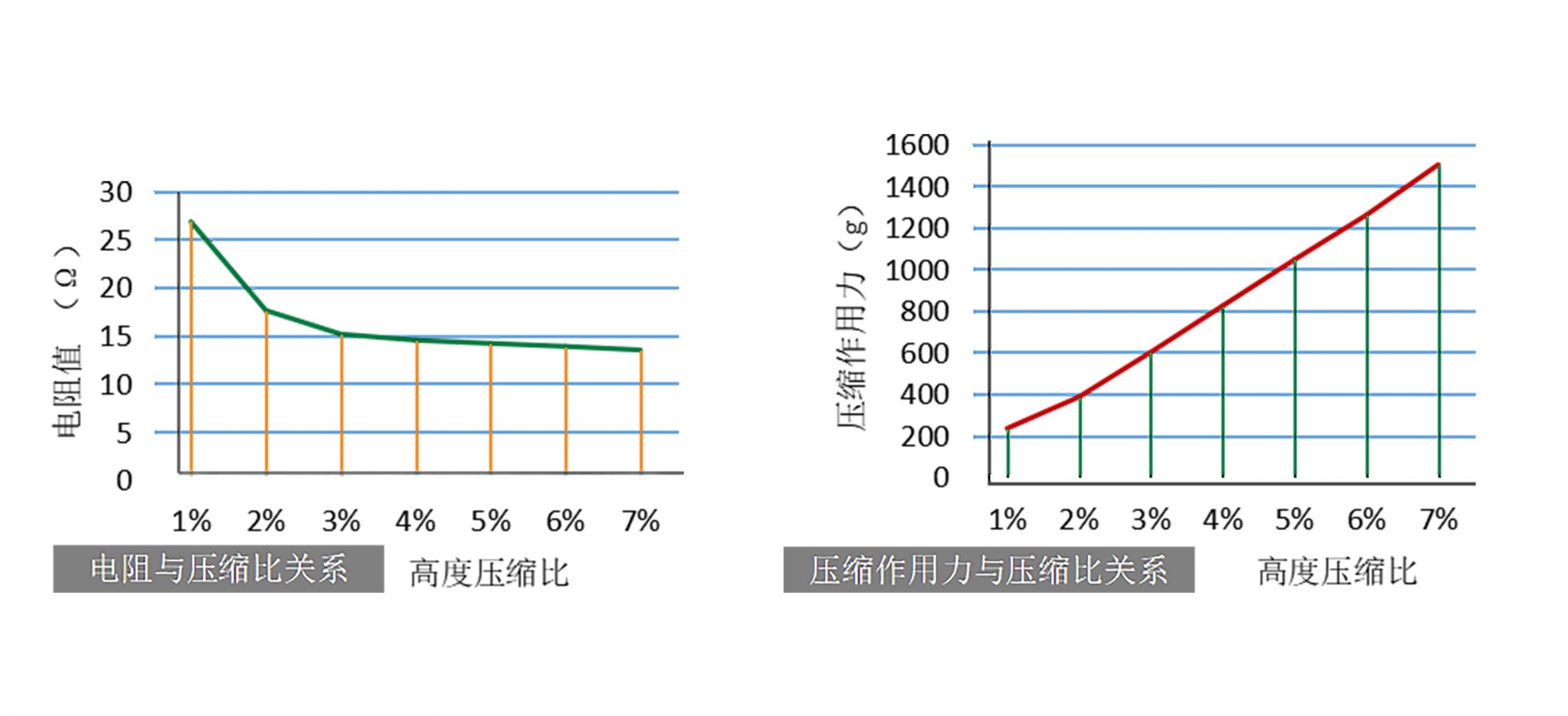

2)弹力十足,安全性高新型导电连接器优越的弹性能有效规避电子设备使用过程中因结构件老化变形、意外摔落等影响元件良好接触的风险;但随着结构件变形量、压缩作用力变化,导电斑马条的压缩比和电阻也会变化。两个金手指之间的作用力越大,电阻越小,传感越好;应用于POS机等安全性较高的电子产品时,当外壳被撬开,斑马条传导也随之中断,可以起到防拆、信息防窃的保障作用。

ES东成生产的斑马条能满足客户产品在不同尺寸、不同结构、不同性能值以及不同颜色上的定制化需求。此款新型导电橡胶连接器ES东成申请了国家实用新型专利项,专利号:CN201821574786.8

立体结构图:
